一、芯明天压电叠堆陶瓷
压电叠堆陶瓷属于功能性材料，对压电叠堆陶瓷施加电压后，压电叠堆陶瓷可产生形变，形变量约为形变方向长度的1.5‰，且形变量与所施加的电压基本成线性关系。压电叠堆陶瓷具有迟滞与蠕变特性。

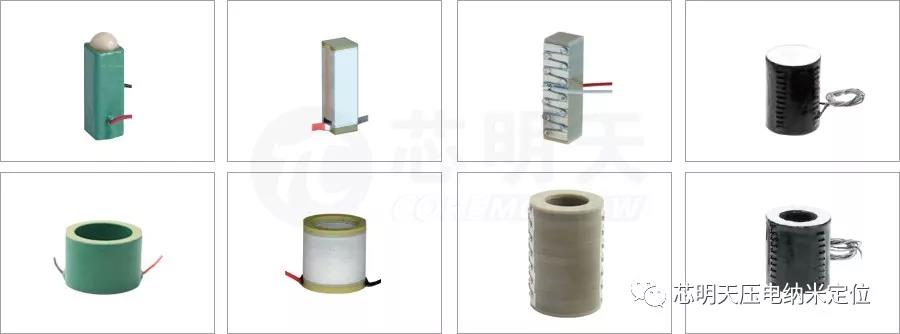

芯明天压电叠堆陶瓷
二、芯明天封装压电促动器
芯明天封装式压电促动器是以压电叠堆陶瓷为内部驱动元件，采用直驱结构，通过设计特殊外形壳体、底座、预紧、移动端等结构，将压电叠堆陶瓷封装于内部，且可将压电叠堆陶瓷的性能如出力、位移形变量等完全展现出来，且封装式压电促动器可承受一定的拉力，甚至扭力，抗振动且防撞击，更适用于工业型使用。
芯明天压电促动器基本结构
芯明天压电促动器运动演示
三、压电叠堆陶瓷与封装压电促动器区别
区别举例：
| 参数 |
压电叠堆陶瓷 |
封装式压电促动器 |
|
外观 |
|
|
|
拉力 |
不可承受拉力 |
可承受一定拉力 |
|
满幅值使用频率 |
趋于静态使用 |
可高动态使用 |
|
外壳保护 |
无 |
有 |
|
抵抗环境能力 |
弱 |
强 |
|
固定方式 |
粘接或机械夹持 |
螺纹固定易于安装 |
|
转接方式 |
粘接或机械夹持 |
多种螺纹可选转接方便 |
|
反馈传感 |
无 |
可选 |
四、芯明天压电促动器分类
芯明天压电促动器按外观形状分类，可分为柱形压电促动器及环形压电促动器；按特点分类，可分为低压型压电促动器及大出力型压电促动器；按控制方式分类，又可分为开环及闭环，与开环相比，闭环具有反馈传感，并可消除开环的迟滞与蠕变特性。
五、芯明天封装压电促动器外观尺寸
芯明天压电促动器的直径最小为9mm，最大为45mm，高度最小为19mm，最大为199mm，此范围以外尺寸可进行定制。封装式压电促动器的出力与外径尺寸有关，外径尺寸越大，出力越大；它的位移范围与高度相关，高度越高，位移量越大。
六、芯明天封装压电促动器基本参数
柱形封装压电促动器：直径、最大高度及最大标称位移基本参数。
|
型号 |
外径[mm] |
最大H标称[µm] |
驱动[V] |
|
|
VS9 系列 |
9 |
28 |
19 |
0~150 |
|
VS10 系列 |
10 |
100 |
95 |
0~150 |
|
VS12 系列 |
12 |
154 |
152 |
0~150 |
|
VS15 系列 |
15 |
190 |
190 |
0~150 |
|
VS20 系列 |
20 |
197 |
190 |
0~150 |
|
VS25 系列 |
25 |
199 |
190 |
0~150 |
|
VS18 系列 |
18 |
185 |
200 |
0~1000 |
|
VS25 系列 |
25 |
187 |
200 |
0~1000 |
|
VS35 系列 |
35 |
194 |
200 |
0~1000 |
|
VS45 系列 |
45 |
194 |
200 |
0~1000 |
ODID[mm]
最大标称位移[V]
VS22系列
22
9
71
47
0~150
VS35系列
35
14
71
47
0~150
VS18系列
18
4.5
69
60
0~1000
VS22系列
22
7.5
89
80
0~1000
VS35系列
35
14
89
80
0~1000
VS45系列
45
25
107
100
0~1000
（以上参数可选择定制）
七、芯明天压电促动器微纳米压痕应用

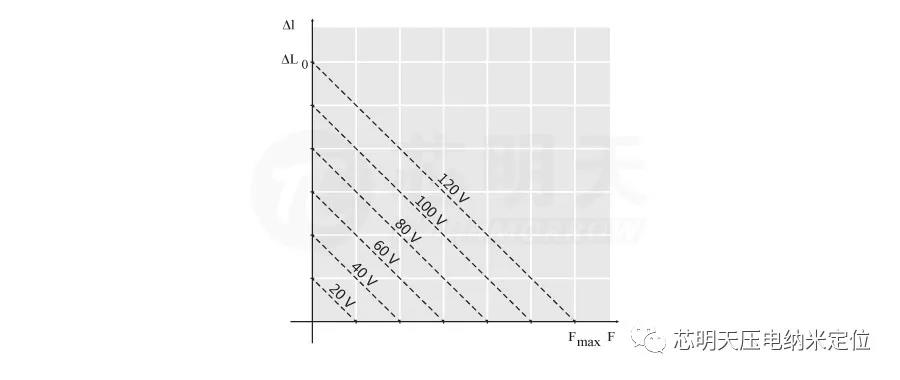

芯明天封装式压电促动器的位移与所施加的电压成线性关系。在同样电压下，力与位移也成线性关系，如下图所示。例如，对于一个低压促动器，在120V电压驱动下，若陶瓷促动器的形变量达到最大，则它的出力为0，若120V时，陶瓷促动器的形变量为0，则它的出力将达到最大点Fmax。
芯明天PST系列压电促动器的谐振频率可达40kHz，加速度快，且定位精度在纳米量级。压电促动器带动压头实现沿Z向的精密压入和压出过程，它的性能会直接影响到压痕装置的精度及可用性。闭环压电促动器带有反馈传感，基于闭环控制理论，可实现位移闭环控制，保证加载的稳定性。
